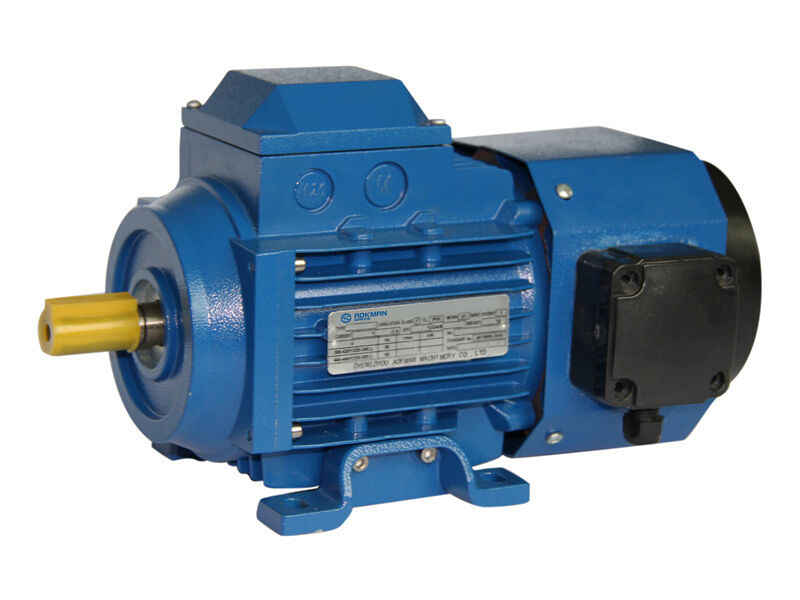

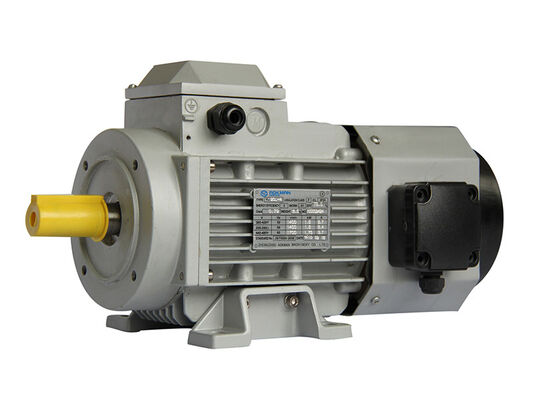

YVF 시리즈 가변 주파수 AC 모터 – 0.12-22kW

YVF 시리즈 변주 주파수 AC 모터 0.12-22kW, 1000-3000 RPM
IEC 표준에 따라 설계 된 DongQi® YVF 시리즈 변주 주파수 3 단계 비동기 모터는 사각형 ABB 모터 디자인과 분리 가능한 장착 발과 함께 주사 알루미늄 가구를 갖추고 있습니다.변속 속도 애플리케이션에 최적화, 이 인덕션 모터는 먼지 및 방수 성능, 낮은 소음, 낮은 진동 및 높은 에너지 효율을 제공하며 긴 서비스 수명을 보장합니다. 0에서 전력 출력.12kW ~ 22kW 및 1000 ~ 3000 RPM의 속도, YVF 시리즈는 정확한 속도 조절과 신뢰할 수있는 작동을 요구하는 산업용 애플리케이션에 이상적입니다.
YVF 시리즈 변주 주파수 AC 모터의 응용
YVF 시리즈는 다음과 같은 가속 변수 산업 응용 분야에서 탁월합니다.
펌프 및 팬 HVAC 및 물 시스템에 대한 정확한 속도 제어.
컨베이어: 제조업에서 효율적인 재료 취급을 위해 조정 가능한 속도.
압축기 공기 및 가스 압축 시스템에 최적화된 성능
기계 도구 산업 환경에서 CNC 및 절단 장비에 대한 변속 속도 드라이브
이 변주 주파수 AC 모터는 에너지 효율적이고 역동적인 산업 작업에 적합합니다.
YVF 시리즈 변주 주파수 AC 모터의 장점
주요 혜택은 다음과 같습니다.
변수 주파수 최적화 ∆ 동적 응용 프로그램에서 정확한 속도 제어에 맞춘.
에너지 효율성 높은 효율성 설계는 전력 소비와 비용을 줄입니다.
낮은 소음 및 진동 정확성 구성 요소는 부드럽고 조용한 작동을 보장합니다.
먼지 및 방수성 IP54/IP55/IP56 등급은 열악한 환경에 적합합니다.
장수용기 耐久型 알루미늄 가구와 프리미엄 베어링은 신뢰성을 향상시킵니다.
커스터마이징 할 수 있는 장착장 (B3, B5, B14, B34, B35)
고품질 부품 C&U, NSK 또는 SKF 베어링 및 최고 성능을 위한 실리콘 스틸 코어
YVF 시리즈 변주 주파수 AC 모터의 기술적 매개 변수
매개 변수 사양
전력 0.12 kW22 kW (0.16HP30HP)
출력 속도 3000 RPM, 1500 RPM, 1000 RPM
극 2P, 4P, 6P
전압 380V
주파수 50Hz/60Hz, 변수 주파수
프레임 크기 H63~H180
셰프트 지름 Φ11~Φ48
침투 보호 IP54, IP55, IP56
단열 수준 F
직무 연속 직무 (S1)
냉각 IC411
브레이크 선택 브레이크
장착 옵션 IM B3, B5, B14, B34, B35
주요 성분
주택
재료: 가벼운 내구성 및 부식 저항성을 위해 다이 주름 알루미늄.
설계: 다재다능한 장착을 위해 분리 가능한 발을 가진 사각형 ABB 모터 설계.
셰프트
재료: 40Cr 강철
특징: 변속속의 응용 프로그램에서 신뢰할 수있는 전력 전송을 위해 정밀 가공.
자석 전선
타입: QZ-2/155, QZ-2/180 우수한 열 및 전기 성능을 위해
특징: 연속 작업 및 변동 주파수에서 효율적인 작동을 보장합니다.
스테이터 및 로터 코어
재료: 자기 효율을 높이기 위해 실리콘 스틸 시트 (DW470, DW600)
특징: 에너지 손실을 최소화하고 운동 성능을 향상시킵니다.
라이거
브랜드: C&U, NSK, 또는 SKF 높은 신뢰성 및 낮은 마찰을 위해.
특징: 원활한 작동과 연장 된 모터 수명을 지원합니다.
브레이크
타입: 제어된 정지 기능을 필요로 하는 용도로 선택적인 전자기 제동장치
특징: 변속속 시스템에서 안전성과 정확성을 향상시킵니다.
모델 및 변형
YVF 시리즈: 프레임 크기 H63 ~ H180, 전력 0.12-22kW, 폴 2P, 4P, 6P, 속도는 1000-3000 RPM입니다.
장착 변수: IM B3, B5, B14, B34, B35 유연한 설치 옵션.
안전성
YVF 시리즈 변주 주파수 AC 모터는 다음을 통해 안전한 작동을 보장합니다.
먼지와 방수 가구 IP54/IP55/IP56 등급은 환경 위험으로부터 보호합니다.
고 단열 수준 ‧ 열 안정성과 안전성을 위한 F급 단열
프리미엄 베어링 C&U, NSK 또는 SKF 베어링이 마모를 줄이고 신뢰성을 향상시킵니다.
선택적 브레이크: 전기 자기 브레이크는 안전 비중이 높은 작업에서 정밀 정지 기능을 제공합니다.
연속 작업 (S1) ダイナミック 조건에서 안전하고 멈추지 않는 동작을 위해 설계된
사용자 정의 옵션
전력 범위: 0.12-22kW (0.16-30HP) 다양한 산업적 필요에 맞습니다.
속도 옵션: 1000, 1500, 3000 RPM (2, 4, 6 폴) 정밀한 제어.
프레임 크기: H63~H180 소형 또는 더 큰 세팅용
장착 유형: B3, B5, B14, B34, B35 유연한 설치.
샤프트 지름: Φ11~Φ48 다양한 시스템과의 호환성
브레이크 옵션: 맞춤형 성능을 위한 선택적 전자기 브레이크
설치 및 유지 보수
장착 유형: IM B3, B5, B14, B34, B35 다재다능한 설정.
유지 보수: 연간 베어링, 자석 와이어, 선택적 브레이크 를 검사 한다. 먼지 축적 을 방지 하기 위해 가구 를 깨끗 하게 한다.
냉각: 효율적인 열 분산을 위해 IC411 자기 환기
경제적 이점
에너지 효율성 변주 주파수 최적화는 전력 소비를 줄입니다.
장수용기 ∙ 내구성 있는 알루미늄 가구와 양질의 부품은 교체 시간을 최소화 합니다.
낮은 유지보수 비용: 신뢰성 있는 베어링과 견고한 설계로 유지보수 비용이 감소합니다.
비용 효율적인 설치 ✅ 분리 가능한 발과 여러 가지 장착 옵션으로 설치를 단순화합니다.
왜 YVF 시리즈 변주 주파수 AC 모터를 선택합니까?
YVF 시리즈 변주 주파수 AC 모터는 산업용 용도로 정밀한 속도 조절과 함께 높은 효율성과 소음 낮은 성능을 제공합니다. 0.12-22kW의 전력 범위로,1000~3000회속, 그리고 먼지 및 방수 설계, 그것은 펌프, 컨베이어 및 기계 도구에 이상적입니다.
더 많은 정보, 기술 지원, 또는 전문적인 요금을 받으려면
